Оборудование для нанесения покрытия кромочной ленты наносит непрерывный равномерный слой клея, грунтовки, лака или функционального покрытия на кромкооблицовочный материал — узкие полосы ПВХ, АБС, меламина, шпона или акрила, используемые для отделки открытых кромок панельной мебели и шкафов. Линия нанесения покрытия расположена перед кромкооблицовочным прессом или после него на этапе постобработки, и ее точность напрямую определяет качество адгезии, консистенцию поверхности и конечный внешний вид кромки.
В крупносерийном производстве панельной мебели качество кромки является одним из наиболее заметных показателей качества продукции. Плохо нанесенная кромка — неравномерное распределение клея, пористость поверхности, несоответствие цвета — сигнализирует об ухудшении качества независимо от того, насколько хорошо была подготовлена панель-основа. Вот почему специальное оборудование для нанесения покрытий, а не ручное или поточное нанесение, с начала 2000-х годов стало стандартом в средних и крупных производствах кромкооблицовочных материалов.
Мировой рынок кромкооблицовочных материалов оценивался примерно в 3,2 миллиарда долларов США в 2023 году и растет в среднем на 5,8% в год, что обусловлено устойчивым спросом со стороны производителей мебели, кухонных шкафов и офисного оборудования. Инвестиции в оборудование сопровождают этот рост: на модернизацию линии нанесения покрытия приходится значительная доля капитальных затрат на производство кромок, особенно по мере того, как производители переходят на более глянцевые, текстурированные и коэкструдированные профили кромок, которые требуют более точной обработки поверхности.
Системы покрытия кромочных лент не относятся к отдельной категории машин. Правильный тип оборудования зависит от наносимого материала покрытия, подложки, требуемой скорости вывода, а также от того, наносится ли покрытие на лицевую, обратную или обе поверхности обвязочной ленты.
В валковых машинах для нанесения покрытий используются один или несколько вращающихся резиновых или стальных валков для переноса дозированной пленки покрытия на поверхность обвязки по мере ее прохождения через машину. Они являются наиболее широко используемым форматом в производстве кромочных лент благодаря их высокой производительности, постоянной толщине влажной пленки и совместимости с широким спектром покрытий на водной основе, на основе растворителей и УФ-отверждаемых покрытий. Скорость линий в современных системах нанесения валкового покрытия для кромкооблицовки обычно варьируется от От 20 до 80 метров в минуту , с высококлассными конфигурациями, достигающими скорости 120 м/мин для тонких подложек из ПВХ.
Нанесение покрытия обратным валиком, при котором аппликаторный валик вращается против направления движения подложки, позволяет получить более гладкую и ровную пленку, чем нанесение прямым валиком, и оно предпочтительнее для обвязочных изделий с высоким глянцем и зеркальной поверхностью.

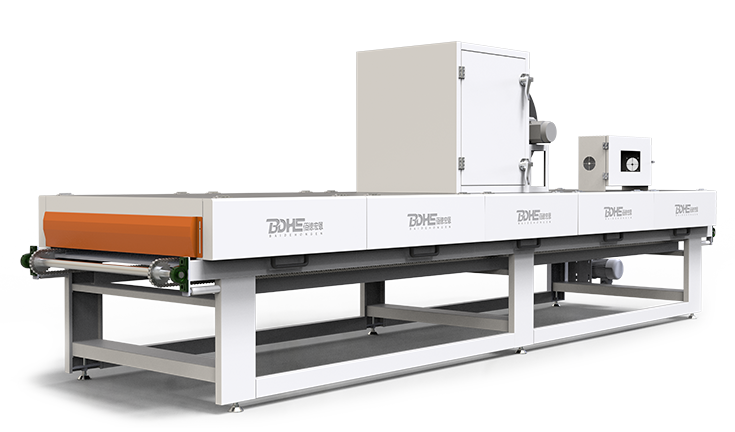

В системах УФ-покрытия применяется активируемый фотоинициатором лак или лак, который мгновенно отверждается под воздействием ультрафиолетовой лампы, а не за счет испарения растворителя или тепловой сушки. Это исключает длину сушильного туннеля из линии, снижает потребление энергии на погонный метр и обеспечивает более твердую, более химически стойкую поверхность, чем традиционные покрытия для воздушной сушки или отверждения в печи. УФ-линии являются стандартными при производстве кромок из ПВХ и АБС премиум-класса, где устойчивость к царапинам и сохранение блеска являются ключевыми преимуществами.
Типичная линия УФ-покрытия кромочной ленты состоит из секции подачи, предварительной обработки (обработка коронным разрядом или пламенем для улучшения адгезии к пластиковым подложкам), устройства для нанесения покрытия валиком или навесным покрытием, комплекта ламп УФ-отверждения (обычно ртутные лампы мощностью 80–200 Вт/см или светодиодные УФ-лампы) и секции охлаждения перед намоткой. С 2018 года светодиодные УФ-системы в значительной степени заменили ртутные дуговые лампы в новых установках из-за более низкой тепловой мощности, более длительного срока службы лампы (> 20 000 часов против 1 000–2 000 часов для ртутных ламп) и отсутствия образования озона.
Особая категория оборудования для нанесения покрытия кромок наносит термоплавкий клей (ЭВА, ПУ или гибридные составы) на заднюю поверхность облицовочной ленты во время производства, создавая предварительно приклеенную кромку, которую можно активировать в месте нанесения под действием тепла, вместо того, чтобы требовать отдельную ванночку с клеем на облицовочной машине. Линии нанесения покрытия на обратную сторону работают на более низких скоростях, чем линии нанесения покрытия на поверхность (обычно 10–30 м/мин) из-за необходимости точного дозирования клея и контролируемого охлаждения перед намоткой. Спрос на кромочные ленты с полиуретановым покрытием на тыльной стороне вырос, поскольку производители мебели стремятся к более высокому качеству склеивания и влагостойкости без сложностей, связанных с управлением клеевыми емкостями из полиуретана.
Оборудование для нанесения грунтовки наносит тонкие слои, способствующие адгезии — обычно 2–8 г/м² — перед основным декоративным или функциональным покрытием. На подложках из ПВХ и АБС грунтовка часто сочетается с обработкой коронным разрядом, что увеличивает поверхностную энергию до более чем 40 мН/м и обеспечивает сцепление последующего слоя покрытия без образования кратеров или дефектов типа «рыбий глаз». Системы грунтовки часто интегрируются в качестве первой станции в многопроходную линию нанесения покрытия, а не устанавливаются как отдельные устройства.
| Тип оборудования | Основное приложение | Типичная скорость линии | Метод лечения | Лучшее для |
|---|---|---|---|---|
| Роликовая машина для нанесения покрытий | Поверхностный лак, грунтовка, цветное покрытие | 20–120 м/мин | Сушка на воздухе/в духовке/УФ | Высокообъемный ПВХ, АБС, меламин |
| Линия УФ-покрытия | Глянцевая/матовая поверхность | 30–80 м/мин | УФ-лампа (ртутная или светодиодная) | Премиальный ПВХ, акриловая лента. |
| Нанесение горячего расплава на заднюю поверхность | Нанесение клея на обратную сторону | 10–30 м/мин | Охлаждение/затвердевание | Предварительно склеенные ленты EVA/PUR |
| Грунтовка/Предварительная обработка | Повышение адгезии | В линию с основным слоем | Сухой воздух / корона | Пластиковые подложки с низкой поверхностной энергией |
Выбор неправильного оборудования для нанесения покрытия для линии по производству кромки является дорогостоящей ошибкой – как с точки зрения капиталовложений, так и с точки зрения проблем с качеством, которые она порождает. Следующие параметры чаще всего определяют, подходит ли машина для данного применения.
Возможность установить и поддерживать точную толщину влажной пленки, обычно измеряемую в микронах (мкм) или граммах на квадратный метр (г/м²), является наиболее фундаментальным критерием производительности. Изменение веса покрытия более чем на ±5% в течение производственного цикла приводит к видимым изменениям блеска и адгезии готовой ленты. Современные валковые машины для нанесения покрытий с сервоприводом поддерживают допуск по толщине пленки в пределах ±2–3% на полной скорости производства; старые машины с пневматической или ручной регулировкой могут иметь дрейф до ±10% и более, особенно при изменении скорости.
Ширина кромки обычно варьируется от 19 до 100 мм, при этом наиболее распространенными коммерческими размерами являются 22 мм, 35 мм и 42 мм. Оборудование для нанесения покрытий должно соответствовать всему диапазону ширины производственного процесса, не требуя замены валков или значительной переоснастки. Работа с толщиной — от ленты ПВХ толщиной 0,4 мм до планок ABS или массивной древесины толщиной 3 мм — требует регулируемого давления зажима и систем направляющих входа/выхода, которые предотвращают деформацию или маркировку подложки.
Материалы валиков, конфигурация ракельных ножей и конструкция чаши должны соответствовать химическому составу покрытия. Покрытия на водной основе совместимы с большинством составов резиновых валков, но для предотвращения коррозии требуются поддоны и компоненты насоса из нержавеющей стали. Системы на основе растворителей требуют устойчивых к растворителям резиновых смесей (обычно EPDM или Viton) и взрывозащищенных электрических характеристик в зоне покрытия. Для УФ-покрытий требуется наличие непрозрачных для УФ-излучения кожухов вокруг лотка и роликов, чтобы предотвратить преждевременное отверждение, которое приводит к быстрому изменению вязкости и смещению веса покрытия.
Для покрытий на основе растворителей и воды длина сушильного туннеля определяется скоростью линии и скоростью испарения покрытия при заданной температуре печи. Недостаточные размеры сушильных секций вынуждают производителей снижать скорость линии, чтобы компенсировать это, что напрямую снижает производительность. В качестве общего ориентира для нанесения покрытий на водной основе на ленты ПВХ при скорости 60–80 м/мин требуется примерно 8–12 метров длины духовки при температуре 60–80°C и достаточном потоке воздуха для удаления паров растворителя. УФ-линии устраняют это ограничение, но в качестве замены используют управление температурой УФ-ламп.
Кромкооблицовка представляет собой узкую, часто тонкую подложку, которая подвержена боковым отклонениям и изменениям продольного натяжения при прохождении через линию нанесения покрытия. Без активного контроля натяжения (танкерных валков, серворазмотчиков на основе тензодатчиков или направляющих полотна с замкнутым контуром) зона покрытия получает подложку с различными скоростями и углами, что приводит к образованию полос и выпадению покрытия по краям. Это особенно распространенная проблема с тонкими (0,4–0,8 мм) лентами ПВХ на скоростях выше 40 м/мин.
Оборудование для нанесения покрытия кромочной ленты используется в двух принципиально разных конфигурациях: в линии как часть экструзионной или печатной линии или в автономном режиме как отдельный постпроцесс. Выбор имеет существенные последствия для гибкости, капитальных затрат и планирования производства.
Линейное покрытие интегрирует станцию нанесения покрытия непосредственно в линию экструзии или печати кромочной ленты, применяя обработку поверхности перед наматыванием ленты на выходной вал. Это исключает отдельный этап обработки и снижает риск загрязнения поверхности между производством и нанесением покрытия. Ограничение состоит в том, что скорость линии нанесения покрытия должна быть синхронизирована со скоростью экструзии или печати на входе — если они не совпадают, либо качество покрытия страдает, либо скорость экструзии необходимо регулировать. Линейные системы наиболее рентабельны, когда ассортимент продукции узок, а производственные циклы длительны.
Автономное покрытие работает как отдельный процесс, обычно забирая намотанные рулоны ленты без покрытия со склада и пропуская их через специальную линию нанесения покрытия. Это отделяет производительность нанесения покрытия от производительности экструзии, позволяет наносить покрытие на несколько типов подложек на одной и той же машине с переключением между проходами, а также позволяет наносить покрытие как дополнительную услугу для сторонних производителей лент. Автономные линии требуют большей площади и дополнительного этапа обработки, но обеспечивают значительно большую эксплуатационную гибкость. Большинство специализированных предприятий по нанесению покрытия кромок — особенно в Китае, Германии и Италии, где покрытие часто является контрактной услугой — используют автономные конфигурации.
Две разработки меняют требования к оборудованию для нанесения покрытий кромок в текущем рыночном цикле.
Первое – это интеграция цифровая струйная печать с линиями нанесения покрытий. Поскольку кромкооблицовка с цифровой печатью, где декоративный рисунок наносится с помощью струйной печати, а не глубокой или ротогравюрной печати, переходит из ниши в массовое производство, оборудование для нанесения покрытий должно быть адаптировано для работы с системами цифровых чернил. Для цифровых чернил требуются специальные составы грунтовки для достижения контроля растискивания и плотности цвета на пластиковых подложках, а верхнее УФ-покрытие, наносимое после печати, должно быть оптически прозрачным и не желтеть, чтобы сохранять точность цветопередачи в течение всего срока службы продукта. Это привело к росту спроса на станции нанесения УФ-светодиодного покрытия, специально предназначенные для пост-цифровой печати.
Вторая тенденция – это сдвиг в сторону Составы покрытий с низким содержанием летучих органических соединений и на водной основе в ответ на ужесточение экологического регулирования в ЕС, Китае (стандарты GB/T) и все чаще в Северной Америке. УФ-покрытия на водной основе, которые сочетают в себе преимущества химикатов на водной основе с низким содержанием растворителей и мгновенным отверждением под действием УФ-излучения, теперь коммерчески жизнеспособны для применения в кромочных лентах и используются в новых установках линий нанесения покрытий, где системы на основе растворителей ранее использовались по умолчанию. Производители оборудования реагируют на это мокрыми секциями из нержавеющей стали, улучшенными системами воздушного потока в печи и конфигурациями УФ-ламп, оптимизированными для более высокого содержания воды и другого химического состава фотоинициаторов в этих составах.
